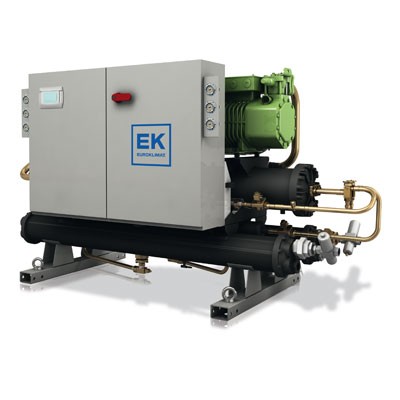

0151S ↔ 1602S RAK.W – RAK.W/PC Refrigeratori E Pompe Di Calore Acqua / Acqua

Refrigeratori d’acqua condensati ad acqua – Pompe di calore acqua/acqua

La struttura portante è realizzata in lamiera di acciaio zincata e verniciata che fornisce ottime caratteristiche meccaniche e una superiore resistenza alla corrosione.

Il compressore è di tipo SEMIERMETICO ALTERNATIVO, montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata e aspirazione per i mod. 15 e 20 HP; giunti flessibili in aspirazione e mandata.

Gli scambiatori ad acqua sono del tipo a fascio tubiero con mantello in acciaio; isolamento termico a cellule chiuse a barriera di vapore (solo evaporatore per solo freddo; evaporatore e consensatore per pompa di calore).

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.

Pompa di calore

Unita con inversione manuale sul circuito idraulico.

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione.

Soluzione
B – Base

Versione
ST – Standard
LN – Silenziata

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
HR – Recupero Totale
BT – Bassa temperatura fluido

Capacità Frigorifera 46 – 200 kW

Capacità Calorifera 49 – 215 kW

RAK-W_PC_0151S-1602S DATI TECNICI

Soluzione
B – Base

Versione
ST – Standard
LN – Silenziata

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
HR – Recupero Totale
BT – Bassa temperatura fluido

Capacità Frigorifera 93 – 455 kW

Capacità Calorifera 98 – 477 kW

RAK-W_PC_0151S-1602S DATI TECNICI

  • Antivibranti in gomma per serie 0151 S – 0701 S
  • Antivibranti a molla
  • Avviamento part-winding
  • Gradino di parzializzazione aggiuntivo compressore/i
  • Valvola di condensazione pressostatica (20K ∆T)
  • Rubinetto in aspirazione compressore
  • Terminale utente remoto per installazione a parete
  • Relè Min e Max tensione
  • Resistenza antigelo evaporatore
  • Manometri refrigerante
  • Flussostato acqua meccanico
  • Controllo elettronico avanzato
  • Recupero totale del calore di condensazione – 100% (allestimento HR)
  • Scheda clock
  • Scheda di comunicazione MODBUS
  • Scheda di comunicazione LONWORKS
  • Valvola di espansione elettronica
