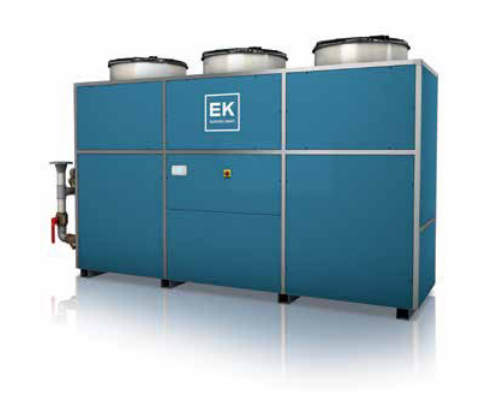

Refrigeratori Free Cooling condensati ad aria
Queste macchine presentano un basamento realizzato in lamiera di acciaio zincata e verniciata, pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.
Il compressore è del tipo SEMIERMETICO ALTERNATIVO, montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata, giunti flessibili aspirazione e mandata.
Il ventilatore elicoidale a basso numero di giri è direttamente accoppiato con grado di protezione IP 54, protezione termica incorporata e griglia antinfortunistica. Il boccaglio sagomato e la pala a profilo alare aumentano l’efficienza e diminuiscono il livello sonoro.
Scambiatore ad aria
Lo scambiatore ad aria a pacco alettato è realizzato in tubi di rame disposti su file sfalsate.
Le alette sono realizzate in alluminio ad elevata superficie di scambio.
Scambiatore ad acqua
Del tipo a piastre saldobrasate in acciaio inox AISI 316 con evaporatore completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore.
Quadro elettrico
Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.
Regolazione e controllo
Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.
Circuito frigorifero
Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione, batteria allagata e valvola di by pass gas caldo per equalizzazione pressioni.
Circuito idraulico (Integrata)
Gruppo automatico di carico acqua con manometro, valvola di sicurezza, vaso di espansione a membrana, elettropompa centrifuga, accumulo
Circuito Free Cooling
Batteria di Free cooling SENZA MANUTENZIONE realizzata con tubi di rame ed integrata nello stesso pacco alettato della batteria condensante; valvola modulante a 3 vie; sistema di controllo integrato nel microprocessore.
- Capacità Frigorifera 84 – 402 kW
- Capacità Free-cooling 57 – 226 kW
- EKE-FC_302-1602S DATI TECNICI
Soluzione
B – Base
I – Integrata
Versione
ST – Standard
Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
- Antivibranti a molla
- Controllo condensazione con regolatore di giri ventilatori
a taglio fase (standard) - Avviamento part-winding
- Gradino di parzializzazione aggiuntivo compressore/i
- Rubinetto in aspirazione compressore
- Terminale utente remoto per installazione a parete
- Relè Min e Max tensione
- Scheda clock
- Scheda di comunicazione MODBUS
- Scheda di comunicazione LONWORKS
- Manometri refrigerante
- Flussostato acqua meccanico
- Gruppo di pompaggio 1 pompa
- Elettropompa acqua aggiuntiva (stand-by automatico)
- Gruppo di riempimento acqua automatico (vaso chiuso)
- Vano compressori separato (standard)
