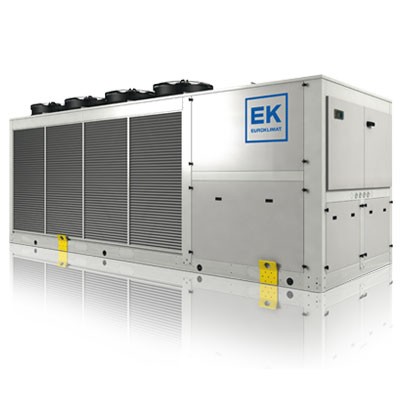

EKE/FC Refrigeratori Con Sistema FREE-COOLING Aria / Acqua 802V ↔ 2802V

Refrigeratori Free Cooling condensati ad aria

Le macchine presentano basamento realizzato in lamiera di acciaio zincata e verniciata, pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.

Il compressore è del tipo SEMIERMETICO A VITE, completo di protezione termica, av-viamento Part-Winding o “Stella-Triangolo”, resistenza del carter e valvola di intercettazione sulla mandata.

Il ventilatore elicoidale a basso numero di giri è direttamente accoppiato con grado di protezione IP 54, protezione  termica incorporata e griglia antinfortunistica. Il boccaglio sagomato e la pala a profilo alare aumentano l’efficienza e diminuiscono il livello sonoro.

Scambiatore ad aria

Lo scambiatore ad aria a pacco alettato è realizzato in tubi di rame disposti su file sfalsate e le alette di alluminio sono ad elevata superficie di scambio.

Scambiatore ad acqua

Di tipo a fascio tubiero estraibile in rame piegato ad U, mantello in acciaio e isolamento termico a cellule chiuse a barriera di vapore, valvola di spurgo aria e rubinetto di spurgo acqua.

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di supervisione e tele assistenza. La pressione di mandata viene controllata mediante trasduttore.

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, rubinetto di intercettazione sulla linea del liquido, valvola di espansione elettronica, pressostato di sicurezza alta/bassa pressione, trasduttore di alta pressione, batteria allagata e valvola di by pass gas caldo per equalizzazione pressioni.

Circuito Free Cooling

Batteria di Free cooling SENZA MANUTENZIONE realizzata con tubi di rame ed integrata nello stesso pacco alettato della batteria condensante; valvola modulante a 3 vie; sistema di controllo integrato nel microprocessore.

Soluzione
B – Base

Versione
ST – Standard

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore

  • Antivibranti a molla
  • Controllo condensazione con regolatore di giri ventilatori
    a taglio fase (standard)
  • Rubinetto in aspirazione compressore
  • Terminale utente remoto per installazione a parete
  • Relè Min e Max tensione
  • Relè sequenza fasi (standard)
  • Scheda clock
  • Scheda di comunicazione MODBUS
  • Scheda di comunicazione LONWORKS
  • Manometri refrigerante
  • Flussostato acqua meccanico
  • Gruppo di pompaggio 1 pompa
  • Vano compressori separato
  • Sistema di telegestione e supervisione “tERA”
  • Ventilatori elicoidali con motore EC
