EKE Refrigeratori Aria / Acqua 251 ↔ 1402

Refrigeratori d’acqua condensati ad aria serie EKE

Basamento realizzato in lamiera di acciaio zincata e verniciata, pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione. I pannelli all’interno sono rivestiti con materiale fonoassorbente per contenere i livelli sonori (solo per versioni LN).

Compressore di tipo SEMIERMETICO ALTERNATIVO, montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata e valvole di aspirazione solo per i mod. 251 e 502; gradino di parzializzazione (esclusi modelli 251 e 502), giunti flessibili in aspirazione e mandata.

Ventilatore elicoidale a basso numero di giri direttamente accoppiato, con grado di protezione IP 54, protezione termica incorporata e griglia antinfortunistica.
Il boccaglio sagomato e la pala a profilo alare aumentano l’efficienza e diminuiscono il livello sonoro.

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Scambiatore ad aria

Scambiatore ad aria a pacco alettato, realizzato in tubi di rame disposti su file sfalsate e alette di alluminio ad elevata superficie di scambio.

Scambiatore ad acqua

Soluzione INTEGRATA

Del tipo NOFROST: ad espansione secca in tubi di rame, rivestiti da una guaina plastica e direttamente inseriti in un serbatoio di accumulo in acciaio, esternamente rivestito con isolamento termico a cellule chiuse a barriera di vapore; completo di pressostato differenziale.

Soluzione BASE

Del tipo a piastre saldobrasate in acciaio inox AISI 316 completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione, pressostato differenziale olio (esclusi i modelli 251 e 502).

Circuito idraulico (Integrata)

Manometro acqua; valvola di sicurezza, elettropompa centrifuga adatta a soluzioni glicolate fino al 20%, valvola di by pass manuale, valvola di sfiato aria, valvola di scarico acqua, pressostato differenziale acqua, accumulo.

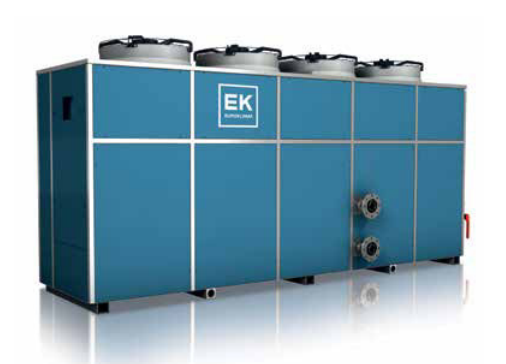

  • EKE 251↔602: Capacità Frigorifera 63 – 155 kW
  • EKE 702↔1402: Capacità Frigorifera 179 – 398 kW
  • EKE_251-1402 DATI TECNICI

Soluzione
B – Base
I – Integrata

Versione
ST – Standard
LN – Silenziata

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
HR – Recupero totale

  • Antivibranti in gomma
  • Antivibranti a molla
  • Controllo condensazione con regolatore di giri ventilatori a taglio fase
  • Controllo condensazione a gradini (standard)
  • Avviamento part-winding
  • Rubinetto in aspirazione compressore
  • Terminale utente remoto per installazione a parete
  • Relè Min e Max tensione
  • Resistenza antigelo evaporatore (solo versione Base)
  • Manometri refrigerante
  • Flussostato acqua meccanico
  • Elettropompa acqua aggiuntiva (stand-by automatico)
  • Valvola di sovrappressione/by pass (dal 251 al 401)
  • Pompa acqua maggiorata
  • Vaso di espansione aperto (fino al modello 702)
  • Vaso di espansione chiuso con gruppo di riempimento automatico
  • Valvola di espansione elettronica
  • Rete di protezione batteria (standard)
