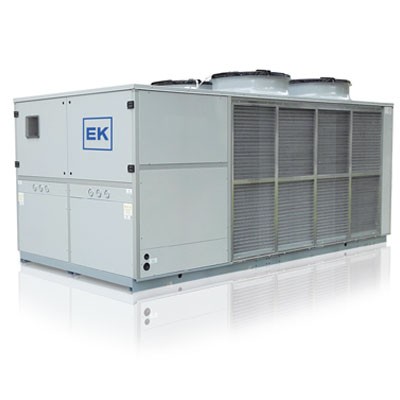

EKE Refrigeratori Aria / Acqua 804 ↔ 1404

Refrigeratori d’acqua condensati ad aria con compressori Scroll

Struttura appositamente progettata e realizzata per garantire una resistenza totale agli agenti atmosferici ed alla corrosione.
Basamento realizzato in lamiera di acciaio zincata e verniciata a forno con polveri poliuretaniche.
Telaio in profilati di alluminio anodizzato, con giunti angolari in lega di alluminio.
Pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC).

LN: La versione Silenziata ha pannelli rivestiti internamente con materiale
fonoassorbente, per contenere i livelli sonori dei componenti più rumorosi, come ad esempio il compressore.

Compressore

Compressore ermetico scroll completo di dispositivi di protezione del motore da sovratemperatura, sovracorrente ed eccessiva temperatura di scarico del gas.

Il compressore e montato su supporti antivibranti e fornito con carica d’olio.

Ventilatore AC (standard)

Ventilatori assiali a bassa velocità direttamente accoppiati al motore, dotati di protezione termica integrata e griglia di protezione sulla presa d’aria.

Il design aerodinamico e il profilo delle pale garantiscono elevata efficienza e funzionamento silenzioso. Grado di protezione IP 54.

Ventilatore EC (opzionale)

Ventilatori assiali a Commutazione Elettronica con rotore esterno ad alta efficienza e con controllo integrato della temperatura. Il motore ha livello di efficienza IE4. Il profilo delle pale con bordo d’uscita seghettato garantisce elevata efficienza e funzionamento silenzioso. Grado di protezione IP 54 e classe di efficienza termica THCL 155.

Scambiatore ad aria

Batteria a pacco alettato, realizzato in tubi di rame disposti su file sfalsate, espansi meccanicamente dentro un pacco di alette di alluminio ad elevata superficie di scambio

Regolazione e controllo

ll microprocessore controlla la potenza dell’unita, cronometrando i compressori e controlla gli allarmi di funzionamento con la possibilità di collegarsi a BMS.

Scambiatore ad acqua

Base: scambiatore a piastre saldobrasate realizzato in acciaio inossidabile AISI 316 dotato di pressostato differenziale. Lo scambiatore e rivestito da schiuma protettiva anti condensa in poliuretano espanso.
Integrata: scambiatore di tipo No Frost ad espansione secca in tubi di rame, rivestiti da una guaina plastica e direttamente inseriti in un serbatoio di accumulo in acciaio al carbonio (acciaio INOX disponibile su richiesta), esternamente rivestito con isolamento termico a cellule chiuse a barriera di vapore; completo di pressostato differenziale.

Quadro elettrico

Quadro elettrico realizzato secondo le norme IEC 204-1 / EN60204-1, completo di:

  • sezionatore generale
  • dispositivo di sicurezza bloccaporta
  • contattore e protezione (fusibile) per compressore (i)
  • ventilatore (i)
  • pompa (se presente)
  • relè di monitoraggio sequenza fasi.

Alimentazione senza neutro.

Circuito idraulico

Base: interfaccia verso l’impianto che include solo gli attacchi dell’acqua dell’evaporatore.
Integrata: questa soluzione monta già all’interno dell’apparecchio, il circuito idraulico necessario, come: valvola di scarico acqua, manometro acqua, valvola di sicurezza lato acqua, serbatoio d’accumulo, valvola di by pass manuale, valvola di sfiato aria manuale, pressostato differenziale acqua, pompa centrifuga per la circolazione dell’acqua e apparecchiatura elettrica di comando della pompa.

Circuito frigorifero

I principali componenti del circuito sono:

  • filtro a setaccio molecolare
  • spia passaggio liquido
  • valvola di sicurezza (se applicabile)
  • valvola di espansione elettronica
  • pressostato di sicurezza alta/bassa pressione.

Il circuito frigorifero è realizzato in conformità alla direttiva PED (2014/68/EU).

Soluzione:         B – Base
                             I – Integrata

Versione:        ST – Standard
                         LN – Silenziata

Allestimento: AS – Allestimento Standard

■ Antivibranti in gomma / a molla
■ Pannello protezione batteria condensante o filtro (rete in alluminio)
■ Batteria di condensazione con vari trattamenti superficiali
■ Controllo di condensazione modulante a taglio di fase – CPC
■ Ventilatori con motore EC (a velocità variabile)
■ Manometri refrigerante (alta e bassa pressione)
■ Resistenza carter olio compressori
■ Valvola di espansione elettronica
■ Flussostato acqua di tipo elettromeccanico/elettronico
■ Valvola di sovrapressione / by-pass automatica
■ Doppia pompa (stand-by) – Pressione standard
■ Vaso di espansione aperto
■ Vaso di espansione chiuso con gruppo di riempimento automatico
■ Relè min./max. tensione
■ Controllo elettronico avanzato (c.pCO)
