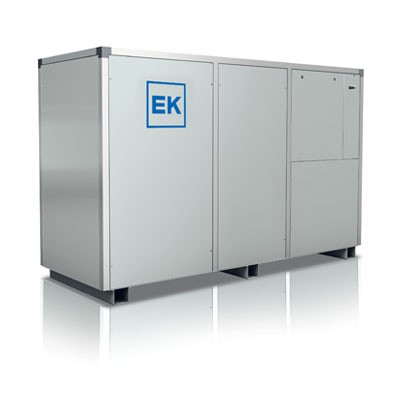

Refrigeratori d’acqua condensati ad acqua SERIE EKW LT
Il basamento è realizzato in lamiera di acciaio zincata e verniciata, la pannellatura è in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.
Il compressore di tipo SEMIERMETICO ALTERNATIVO è montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata, giunti flessibili aspirazione e mandata.
Lo scambiatore ad acqua a piastre saldobrasate in acciaio inox AISI 316 è completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore, speciale per basse temperature (solo evaporatore).
Quadro elettrico
Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di:
- contattore e protezione per compressori e ventilatori
- sezionatore con dispositivo di sicurezza bloccoporta.
Regolazione e controllo
Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione, controllo di condensazione pressostatico per acqua di pozzo.
Circuito frigorifero
Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, separatore d’olio, ricevitore di liquido, valvola di espansione elettronica (dal modello 81), pressostato di sicurezza alta/bassa pressione e pressione olio.
Circuito idraulico
Manometro acqua, valvola di sicurezza, elettropompa centrifuga con tenute per basse temperature, valvola di sfiato aria, valvola di scarico acqua, pressostato differenziale acqua, accumulo, isolamento speciale per basse temperature.
- EKW/LT 20↔401: Capacità Frigorifera 7 – 88 kW
- EKW/LT 502↔702: Capacità Frigorifera 99 – 152 kW
- EKW-LT_20-702 DATI TECNICI
Soluzione
I – Integrata
Versione
ST – Standard
Allestimento
AS – Allestimento Standard
- Terminale utente remoto per installazione a parete
- Manometri refrigerante
- Flussostato acqua meccanico
- Pannellatura in peralluman
- Elettropompa centrifuga maggiorata
- Scheda di comunicazione seriale RS 485
- Set di ruote (dal modello 20 al modello 51)
