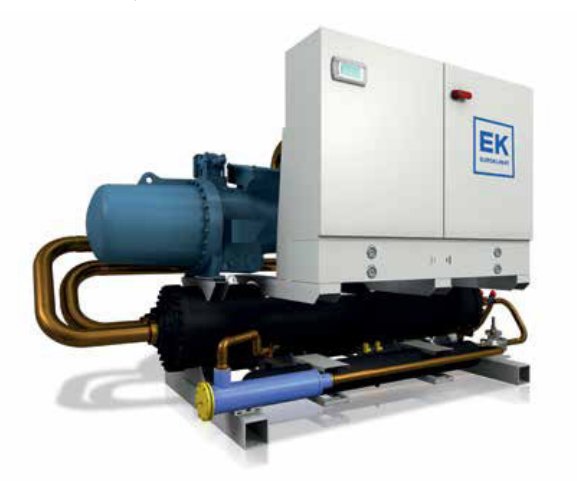

Unità motoevaporanti con condensatore remoto
a struttura portante è realizzata in lamiera di acciaio zincata e verniciata che fornisce ottime caratteristiche meccaniche e una superiore resistenza alla corrosione.
Il compressore è di tipo SEMIERMETICO A VITE, completo di protezione termica, avviamento Part-Winding o “Stella-Triangolo”, resistenza del carter e valvola di intercettazione sulla mandata.
Gli scambiatori ad acqua sono del tipo a fascio tubiero estraibile in rame piegato ad Ucon mantello in acciaio e isolamento termico a cellule chiuse a barriera di vapore, valvola di spurgo aria e rubinetto di spurgo acqua.
Quadro elettrico
Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.
Regolazione e controllo
Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di supervisione e tele assistenza. La pressione di mandata viene controllata mediante trasduttore.
Circuito frigorifero
Filtro deidratatore, indicatore di passaggio del liquido e di umidità, rubinetto di intercettazione sulla linea del liquido, valvola di espansione elettronica, pressostato di sicurezza alta/bassa pressione, trasduttore di alta pressione.
Tenuta frigorifera
Le unità motoevaporanti vengono fornite con una tenuta di azoto.
- Soluzione
B – Base - Versione
ST – Standard
LN – Silenziata - Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore - Capacità Frigorifera 226 – 1068 kW
- RAK-A_1002V-4802V DATI TECNICI
- Antivibranti a molla
- Controllo condensazione con regolatore di giri ventilatori a
taglio fase (standard) - Rubinetto in aspirazione compressore
- Terminale utente remoto per installazione a parete
- Relè Min e Max tensione
- Relè sequenza fasi (standard)
- Manometri refrigerante
- Flussostato acqua meccanico
- Vano compressori separato
- Scheda clock
- Scheda di comunicazione MODBUS
- Scheda di comunicazione LONWORKS
- Sistema di telegestione e supervisione “tERA”
- Gruppo di pompaggio a 1 pompa
