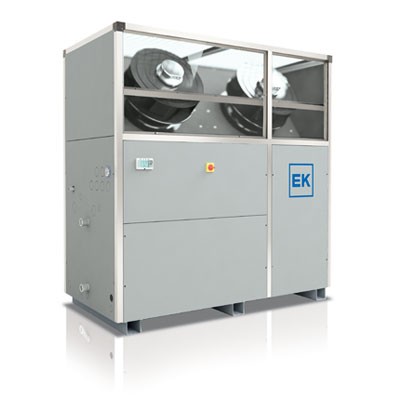

RAK.C/PC Pompe Di Calore Aria / Acqua 01C1m ↔ 160C4

Pompe di calore aria/acqua

Basamento realizzato in lamiera di acciaio zincata e verniciata, pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.
I pannelli all’interno sono rivestiti con materiale fonoassorbente per contenere i livelli sonori (solo per versioni LN).

Compressore di tipo ermetico SCROLL completo di protezione termica.
Supporti antivibranti e carica olio sono forniti di serie.

I gruppi ventilanti sono di nuova generazione; di tipo PLUG FAN con motore “EC” a commutazione elettronica al fine di massimizzare il risparmio energetico e regolare la quantità d’aria necessaria.

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Scambiatore ad aria

A pacco alettato, realizzato in tubi di rame disposti su file sfalsate e alette di alluminio ad elevata superficie di scambio.

Scambiatore ad acqua

Soluzione INTEGRATA

Del tipo NOFROST (esclusi modelli 70C2 e 80C2 e serie 60C4-160C4): ad espansione secca in tubi di rame, rivestiti da una guaina plastica e direttamente inseriti in un serbatoio di accumulo in acciaio, esternamente rivestito con isolamento termico a cellule chiuse a barriera di vapore; completo di pressostato differenziale.

Soluzione BASE

Del tipo a piastre saldobrasate in acciaio inox AISI 316 completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, pressostato di sicurezza alta/bassa pressione, valvola a 4 vie, separatore di gas e ricevitore di liquido, valvola di espansione termostatica con equalizzatore.

Circuito idraulico (Integrata)

Gruppo automatico di carico acqua con manometro, valvola di sicurezza, vaso di espansione a membrana, elettropompa centrifuga, accumulo.

RAK.C/PC 01C1m↔12C1

  • Capacità Frigorifera 5 – 32 kW
  • Capacità Termica 6 – 39 kW
  • RAK.C/PC 18C2↔80C2
  •  Capacità Frigorifera 43 – 208 kW
  • Capacità Termica 51 – 224 kW
  • RAK.C/PC 60C4↔160C4
  •  Capacità Frigorifera 160 – 410 kW
  • Capacità Termica 196 – 450 kW
  • RAK-C_PC_01C1m-160C4 DATI TECNICI

Soluzione
B – Base
I – Integrata (no per versione 60C4-160C4)

Versione
ST – Standard
LN – Silenziata

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
fluido (no per versione 01C1m-12C1)

  • Antivibranti in gomma
  • Resistenza carter olio compressore
  • Rubinetti aspirazione e mandata compressori
  • Terminale utente remoto per installazione a parete
  • Relè sequenza fasi
  • Relè Min e Max tensione (esclusa serie 01C1m-12C1)
  • Resistenza antigelo evaporatore (solo versione Base)
  • Manometri refrigerante
  • Flussostato acqua meccanico
  • Gruppo di pompaggio 1 pompa
  • Gruppo di riempimento acqua automatico (vaso chiuso)
  • Vano compressori separato (standard)
  • Valvola di espansione elettronica
  • Rete di protezione batteria (standard)
