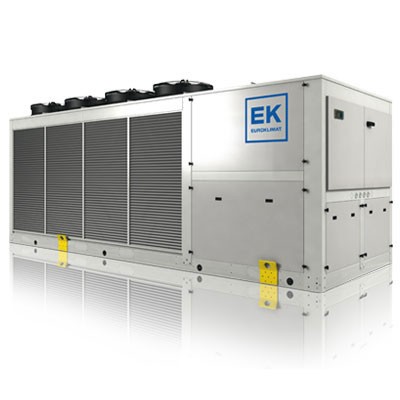

RAK.E/FC Refrigeratori Con Sistema FREE-COOLING 302S ↔ 1602S

Refrigeratori Free Cooling condensati ad aria

Queste macchine presentano un basamento realizzato in lamiera di acciaio zincata e verniciata, pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.

Il compressore è del tipo SEMIERMETICO ALTERNATIVO, montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata, giunti flessibili aspirazione e mandata.

Il ventilatore elicoidale a basso numero di giri è direttamente accoppiato con grado di protezione IP 54, protezione termica incorporata e griglia antinfortunistica. Il boccaglio sagomato e la pala a profilo alare aumentano l’efficienza e diminuiscono il livello sonoro.

Scambiatore ad aria

Lo scambiatore ad aria a pacco alettato è realizzato in tubi di rame disposti su file sfalsate.
Le alette sono realizzate in  alluminio ad elevata superficie di scambio.

Scambiatore ad acqua

Del tipo a piastre saldobrasate in acciaio inox AISI 316 con evaporatore completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore.

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione, batteria allagata e valvola di by pass gas caldo per equalizzazione pressioni.

Circuito idraulico (Integrata)

Gruppo automatico di carico acqua con manometro, valvola di sicurezza, vaso di espansione a membrana, elettropompa centrifuga, accumulo

Circuito Free Cooling

Batteria di Free cooling SENZA MANUTENZIONE realizzata con tubi di rame ed integrata nello stesso pacco alettato della batteria condensante; valvola modulante a 3 vie; sistema di controllo integrato nel microprocessore.

Soluzione
B – Base
I – Integrata

Versione
ST – Standard

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore

  • Antivibranti a molla
  • Controllo condensazione con regolatore di giri ventilatori
    a taglio fase (standard)
  • Avviamento part-winding
  • Gradino di parzializzazione aggiuntivo compressore/i
  • Rubinetto in aspirazione compressore
  • Terminale utente remoto per installazione a parete
  • Relè Min e Max tensione
  • Scheda clock
  • Scheda di comunicazione MODBUS
  • Scheda di comunicazione LONWORKS
  • Manometri refrigerante
  • Flussostato acqua meccanico
  • Gruppo di pompaggio 1 pompa
  • Elettropompa acqua aggiuntiva (stand-by automatico)
  • Gruppo di riempimento acqua automatico (vaso chiuso)
  • Vano compressori separato (standard)
  • Valvola di espansione elettronica
