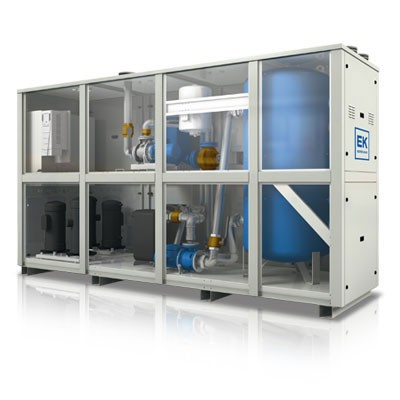

RAK.W/FC Refrigeratori Con Sistema FREE-COOLING 05C1 ↔ 160C4

RAK.W/FC 05C1 15C1

Refrigeratori Free Cooling condensati ad acqua

Il basamento è realizzato in lamiera di acciaio zincata e verniciata, la pannellatura è in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.
I pannelli all’interno sono rivestiti con materiale fonoassorbente per contenere i livelli sonori (solo per versioni LN).

Il compressore del tipo ermetico SCROLL è completo di protezione termica. Supporti antivibranti e carica olio sono forniti di serie.

Lo scambiatore ad acqua è del tipo a piastre saldobrasate in acciaio inox AISI 316; l’ evaporatore è completo di pressostato differenziale e isolamento termico a cellule chiuse a barriera di vapore.

RAK.W/FC 20C2 80C2

Quadro elettrico

Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.

Regolazione e controllo

Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.

RAK W/FC 40C4 160C4

Circuito frigorifero

Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide, rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione.

Circuito idraulico

Gruppo automatico di carico acqua con manometro, valvola di sicurezza, vaso di espansione a membrana, elettropompa centrifuga, accumulo elettropompa centrifuga per condensatore con controllo a inverter.

Circuito Free Cooling

Realizzato con scambiatore a piastre; valvola a 3 vie modulante; sistema di controllo integrato nel microprocessore.

RAK.W/FC 05C1 15C1

  • Capacità Frigorifera 11 – 39 kW
  • Capacità Free-cooling 7 – 23 kW

RAK.W/FC 20C2 80C2

  • Capacità Frigorifera 47 – 212 kW
  • Capacità Free-cooling 28 – 127 kW

RAK.W/FC 40C4 160C4

  • Capacità Frigorifera 93 – 425 kW
  • Capacità Free-cooling 56 – 255 kW

RAK-W_FC_05C1-160C4 DATI TECNICI

Soluzione
I – Integrata

Versione
ST – Standard
LN – Silenziata

Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore

  • Antivibranti in gomma
  • Inverter montato sulla pompa di utilizzo per ottenere un delta P
    costante (è necessaria la pompa acqua di ricircolo)
  • Pompa acqua di ricircolo
  • Resistenza carter olio compressore
  • Rubinetti aspirazione e mandata compressori
  • Terminale utente remoto per installazione a parete
  • Relè Min e Max tensione
  • Relè sequenza fasi
  • Manometri refrigerante
  • Scheda clock
  • Scheda di comunicazione MODBUS
  • Scheda di comunicazione LONWORKS
  • Flussostato acqua meccanico
  • Valvola di espansione elettronica
  • Sistema di avviamento soft starter
  • Imballo in gabbia di legno
  • Flange e controflange per attacchi acqua
  • Valvole di intercettazione sugli attacchi acqua
  • Condensatore di rifasamento compressore
  • Alimentazione elettrica dry cooler
