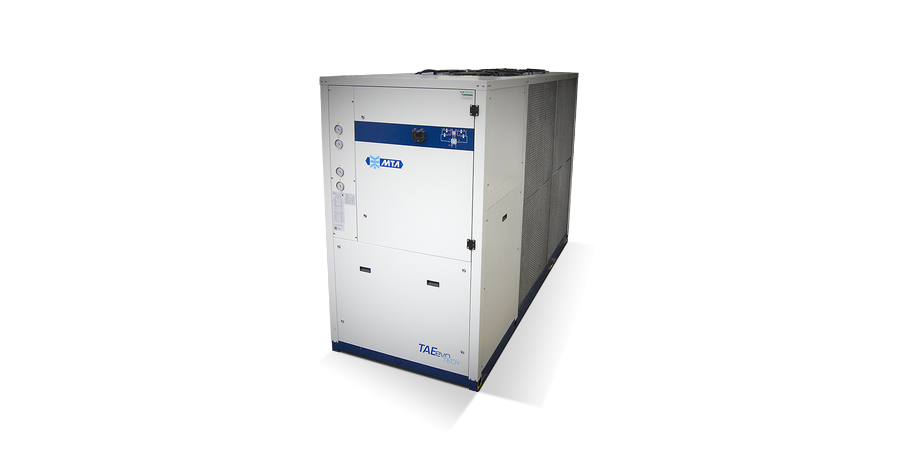

Refrigeratori di liquido ad aria TAEevo Tech

L’innovativa configurazione con evaporatore a batteria alettata immersa nel serbatoio di accumulo, studiata specificamente per applicazioni industriali, permette di funzionare con portate elevate e ridotte perdite di carico, e pure con liquidi contenenti impurità.

TAEevo Tech: potenza frigorifera nominale 7 – 210 kW

I refrigeratori della serie TAEevo Tech di MTA sono unità compatte progettate per l’impiego in ambiente industriale, dotate di compressori ermetici scroll e di un innovativo evaporatore a batteria alettata inserito all’interno di un serbatoio di accumulo idraulico.

La versione bi-frequenza, grazie a scelte costruttive e progettuali evolute, è in grado di garantire  la sicurezza e la ripetibilità del processo produttivo, riducendo i costi di esercizio.

Grazie agli ampi limiti di funzionamento, alla possibilità di funzionare sia in circuiti idraulici in pressione che atmosferici e grazie alle numerose versioni ed opzioni disponibili, il TAEevo Tech si pone ai vertici della sua categoria, consentendo una grande versatilità applicativa ed un elevato livello di affidabilità. TAEevo Tech è dunque la soluzione ottimale per tutte le applicazioni di processo che richiedono prestazioni elevate, continuità di funzionamento e riduzione dei costi di gestione.

Vantaggi

  • Fluido refrigerante R410A ecologico (ODP = 0), in grado di garantire ottime prestazioni grazie alle migliori proprietà di scambio termico
  • Innovativo evaporatore a batteria alettata immerso nel serbatoio idraulico, caratterizzato da basse perdite di carico e ridotta sensibilità allo sporco
  • Serbatoio di accumulo standard per un preciso controllo della temperatura di uscita dell’acqua anche in condizioni di carico termico variabile
  • Limiti di funzionamento ai vertici della categoria (Twout minima = -10°C standard)
  • Circuito idraulico standard adatto sia a impianti pressurizzati (finio a 6 barg) che atmosferici
  • Struttura compatta
  • Utilizzabile per installazioni all’esterno
  • Filtri condensatore aria standard
  • By-pass idraulico di sicurezza
  • Ampia gamma di accessori e kit per soluzioni personalizzate
  • Semplicità di installazione, utilizzo e manutenzione
  • Funzionamento stabile e affidabile adatto a lavorare su base continuativa (24/7)
  • Modularita’ Master/Slave da 2 a 5 unita’

Caratteristiche tecniche

  • Struttura in lamiera d’acciaio al carbonio zincata e verniciata a caldo con polveri poliesteri
  • Refrigerante ecologico: R410A
  • Controllo a microprocessore
  • Compressori ermetici scroll ad alta efficienza
  • Evaporatore a batteria alettata con tubi in rame e alette in alluminio inserito all’interno del serbatoio inerziale
  • Condensatore a batteria alettata con tubi in rame ed alette di alluminio generosamente dimensionato e protetto da filtri
  • Manometri refrigerante HP/LP (dal mod.031)
  • Gruppo idraulico integrato composto da: pompa di circolazione a media o alta prevalenza  singola o doppia, serbatoio inerziale, valvola di sicurezza, valvola di sfiato aria
  • Manometro pressione mandata acqua
  • Phase monitor
  • Resistenze carter compressore
  • Ventilatori assiali con profilo delle pale ottimizzato
  • Sensore di livello di tipo conduttivo
  • Alimentazione elettrica 400/3/50
  • ErP 2018 ready

Versioni

  • Circuito idraulico No Ferrous in pressione mod. (015-351)
  • Regolazione fine della temperatura uscita acqua mediante valvola di by-pass gas caldo (isteresi ± 0,5°C) mod. (015-351)
  • Versione per bassa temperatura ambiente -20 °C mod. (031- 802)
  • Versione bi-frequenza: alimentazione 400V/3/50 Hz – 460V/3/60 Hz (mod. 015-161);
  • Alimentazione 460V/3/60 Hz cUL

Accessori

  • Protezione antigelo evaporatore
  • Singola o doppia pompa di circolazione (mod.201-802) a media o alta prevalenza
  • Versione senza pompa
  • Ventilatori centrifughi mod. (031- 161)
  • Regolazione elettronica ventilatori assiali mod. (031-802)
  • Protezione batterie condensanti con vernice protettiva

Kit

  • Tanica per il caricamento manuale di circuiti idraulici atmosferici
  • Sistema di caricamento automatico circuiti idraulici in pressione
  • Dispositivo per il caricamento glicole
  • Raccorderia idraulica BSP-NPT



  • Valvola di sovra-pressione by-pass idraulico automatico
  • Ventilatori centrifughi
  • Regolazione elettronica ventilatori
  • ON/OFF remoto
  • Controllo remoto
  • Sistema di supervisione RS485
  • Kit modularita’ Master/Slave da 2 a 5 unita’

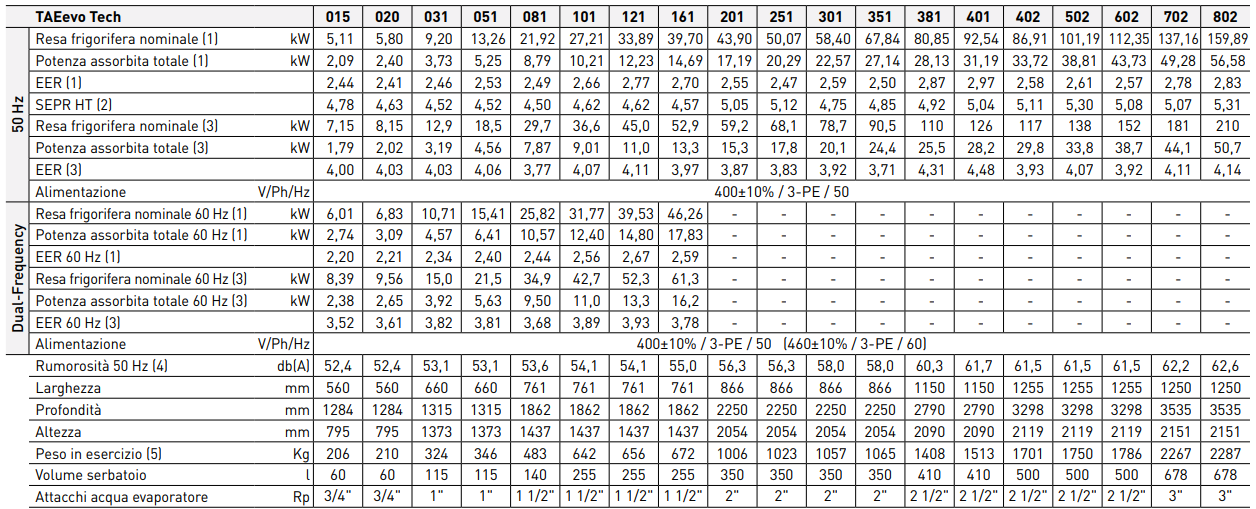

Dati dichiarati secondo UNI EN 14511:2013. Valori riferiti a macchine standard in condizioni nominali di esercizio:
(1) Dati riferiti alle condizioni nominali di funzionamento: temperatura ambiente 35 °C e temperatura acqua IN/OUT evaporatore 12/7 °C.
(2) Dato dichiarato in conformità al Regolamento Europeo (UE) 2016/2281 relativo ai requisiti di progettazione ecocompatibile per i prodotti di raffreddamento e per i refrigeratori di processo ad alta temperatura.
(3) Dati riferiti alle condizioni nominali di funzionamento: temperatura ambiente 25 °C e temperatura acqua IN/OUT evaporatore 20/15 °C.
(4) Valore medio ricavato in campo libero su piano riflettente ad una distanza di 10 m dal lato esterno quadro elettrico della macchina e a 1.6 m di altezza nominali e con pompa di circolazione. Rispetto alla base di appoggio dell’unita. Valori di tolleranza ± 2 dB. I livelli sonori si riferiscono al funzionamento dell’unita a pieno carico in condizioni.
(5) Peso riferito alla versione 50 Hz, con pompa P3 e con ventilatori assiali.

I livelli sonori, i pesi e le dimensioni si riferiscono a unità in configurazione base, senza aggiunta di opzioni.

Dati dichiarati da MTA secondo UNI EN 14511:2013.Valori riferiti a macchine standard in condizioni nominali di esercizio:Temperatura ingresso/uscita acqua evaporatore 20/15 °C, temperatura aria esterna 25 °C.
