Refrigeratori di liquido industriali condensati ad acqua TWEevo Tech

La serie TWEevo Tech presenta unità compatte progettate per l’impiego in ambiente industriale, dotate di compressori ermetici scroll, condensatori a fascio tubiero e di un innovativo evaporatore a batteria alettata inserito all’interno di un serbatoio di accumulo idraulico.

TWEevo Tech: potenza frigorifera nominale 12 – 196 kW

Frutto di una attenta attività di ricerca i TWEevo Tech sono stati specificamente progettati per Applicazioni di Processo e sono equipaggiati con serbatoio e pompa standard per semplificare le operazioni di installazione. L’innovativa configurazione con evaporatore immerso nel serbatoio è in grado di ridurre le dispersioni termiche verso l’esterno e di assicurare un’ottima stabilità della temperatura del fluido di processo anche con carichi termici molto variabili.

L’utilizzo di componenti di primaria marca ed il collaudo di tutte le unità assicurano altissimi livelli di affidabilità, riducendo al minimo il pericolo di fermo macchina. I numerosi accessori disponibili abbinati a un campo di funzionamento tra i più ampi del mercato, rendono il TWEevo Tech perfettamente idoneo alle specifiche esigenze delle più svariate applicazioni industriali.

Vantaggi

  • Innovativo evaporatore a batteria alettata immerso nel serbatoio idraulico, caratterizzato da basse perdite di carico e ridotta sensibilità allo sporcamento.
  • Condensatori a fascio tubiero con basse perdite di carico acqua per contenere i costi di esercizio dei gruppi di pompaggio.
  • Ridotto livello di pressione sonora.
  • Fluido refrigerante R410A ecologico (ODP=0), in grado di garantire ottime prestazioni grazie alle migliori proprietà di scambio termico.
  • Serbatoio di accumulo standard per un preciso controllo della temperatura di uscita dell’acqua anche in condizioni di carico termico variabile.
  • Limiti di funzionamento ai vertici della categoria (Tw out evap.MIN = -10°C standard).
  • Circuito idraulico standard adatto sia a impianti pressurizzati (6 barg) che atmosferici.
  • Struttura compatta
  • Utilizzabile per installazioni all’esterno (grado di protezione elettrica IP54).
  • By-pass idraulico di sicurezza.
  • Ampia gamma di accessori e kit per soluzioni personalizzate.
  • Semplicità di installazione, utilizzo e manutenzione.
  • Funzionamento stabile e affidabile adatto a lavorare su base continuativa (24/7).
  • Funzionamento in modalità MASTER/SLAVE da 2 a 5 unità.
  • ErP 2018 ready.

Caratteristiche tecniche

  • Struttura in lamiera d’acciaio al carbonio zincata e verniciata a caldo con polveri poliesteri.
  • Refrigerante ecologico: R410A.
  • Compressori ermetici scroll ad alta efficienza.
  • Evaporatore a batteria alettata con tubi in rame e alette in alluminio inserito all’interno del serbatoio inerziale.
  • Condensatori a fascio tubiero ottimizzati per gas refrigerante R410A.
  • Manometri refrigerante HP/LP (dal mod.031).
  • Gruppo idraulico integrato composto da: singola o doppia pompa di circolazione a media o alta prevalenza, serbatoio inerziale, valvola di sicurezza, valvola di sfiato aria.
  • Controllo a microprocessore evoluto IC280CX facilmente interfacciabile con sistemi di supervisione RS485 ModBus.
  • Contatto pulito allarme generale ed ingresso digitale per ON/OFF da remoto.
  • Manometro pressione mandata acqua.
  • Phase monitor.
  • Resistenze carter compressore.
  • Sensore di livello di tipo conduttivo.
  • Alimentazione elettrica 400/3/50.

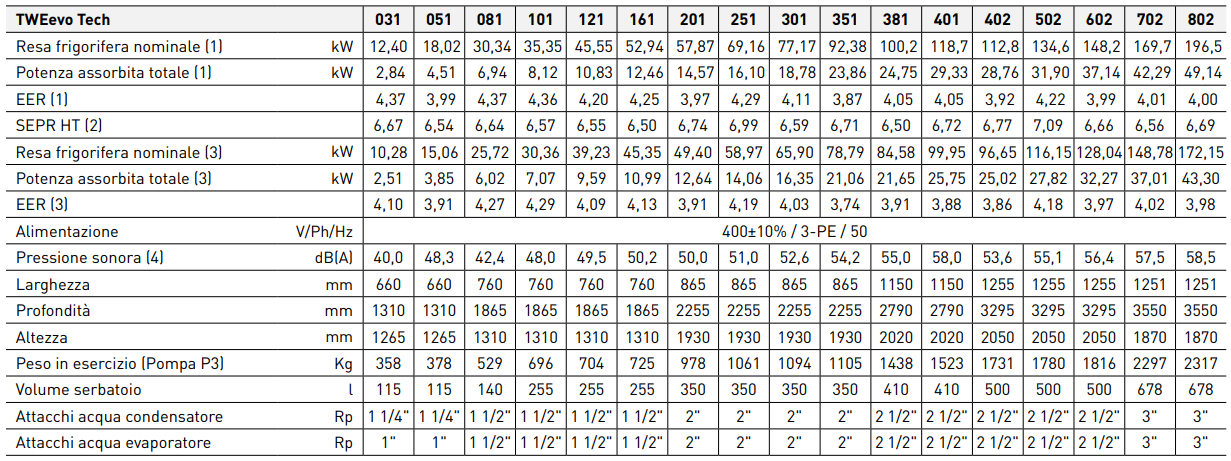

Dati dichiarati secondo UNI EN 14511:2013. Valori riferiti a macchine standard in condizioni nominali di esercizio:
(1) Temperatura ingresso/uscita acqua evaporatore 20/15 °C, temperatura ingresso/uscita acqua condensatore 35/40 °C;
(2) Dato dichiarato in conformità al Regolamento Europeo (UE) 2016/2281 relativo ai requisiti di progettazione ecocompatibile per i prodotti di raffreddamento e per i
refrigeratori di processo ad alta temperatura;
(3) Temperatura ingresso/uscita acqua evaporatore 12/7 °C, temperatura ingresso/uscita acqua condensatore 30/35 °C;
(4) Pressione sonora a 10 m: valore medio ricavato in campo libero su piano riflettente ad una distanza di 10 m dal lato più lungo della macchina e a 1.6 m di altezza
nominali dal suolo e con pompa di circolazione. Valori di tolleranza ± 2 dB. I livelli sonori si riferiscono al funzionamento dell’unita a pieno carico;
I livelli sonori, i pesi e le dimensioni si riferiscono a unità in configurazione base, senza aggiunta di opzioni.

Kit

  • Tanica per il caricamento manuale di circuiti idraulici atmosferici
  • Sistema di caricamento automatico circuiti idraulici in pressione
  • Kit valvola controllo condensazione (TORRE/POZZO)
  • Dispositivo per il caricamento glicole
  • Raccorderia idraulica BSP-NPT
  • Valvola di sovra-pressione by-pass idraulico automatico (Mod. 031-602)
  • ON/OFF remoto
  • Controllo remoto
  • Sistema di supervisione
  • RS485
  • MASTER/SLAVE (da 2 a 5 unità)

Versioni

  • Circuito idraulico No Ferrous in pressione mod. 015-351
  • Alimentazione 460V/3/60 Hz cUL

Accessori

  • Pompe P3, P5, doppie pompe in stand-by P3+P3 or P5+P5 (mod. 201-802); SP (versione priva di pompa)
  • Controllo pressostatico della condensazione con valvole pressostatiche o valvole modulanti servo-comandate (TORRE/POZZO)
  • Valvola di bypass idraulico differenziale -lato evaporatore (Mod. 031-602)
  • Protezione antigelo mediante resistenze a filo avvolte attorno al serbatoio ed alla pompa
  • Soft starter: opzione con installazione in fabbrica (mod. 381- 802)

Dati dichiarati secondo UNI EN 14511:2013. Valori riferiti a macchine standard in condizioni nominali di esercizio: temperatura ingresso/uscita acqua evaporatore 20/15 °C, temperatura ingresso/uscita acqua condensatore 35/40 °C.
