Unità motoevaporanti con condensatore remoto serie EKA
La struttura delle macchine della serie EKA 10↔201 e 251↔702 prevede un basamento realizzato in lamiera di acciaio zincata e verniciata, la pannellatura in acciaio zincato con pellicola esterna in materiale plastico (PVC) fissata a montanti in alluminio per una superiore resistenza alla corrosione.
I pannelli all’interno sono rivestiti con materiale fonoassorbente per contenere i livelli sonori (solo per versioni LN).
Anche le serie di macchine 0151S↔0701S e 0302S ↔1602S presentano una struttura portante in lamiera di acciaio zincata e verniciata per resistere alla corrosione.
Il compressore previsto per la serie 10↔201 è di tipo ermetico SCROLL (tranne per il modello 10 dov’è previsto un compressore di tipo rotativo), completo di protezione termica.
Supporti antivibranti e carica olio sono forniti di serie.
Per le altre serie il compressore è del tipo SEMIERMETICO ALTERNATIVO, montato su supporti antivibranti e completo di sistema di lubrificazione forzata, resistenza per il riscaldamento dell’olio, protezione elettronica integrale e valvole di intercettazione in mandata e aspirazione per i mod. 15 e 20 HP e 251 e 502; giunti flessibili in aspirazione e mandata; gradino di parzializzazione nella serie 251↔702(esclusi modelli 251 e 502).
Lo scambiatore ad acqua offre due soluzioni per le serie 10↔201 e 251↔702.
Soluzione INTEGRATA: del tipo NOFROST: ad espansione secca in tubi di rame, rivestiti da una guaina plastica e direttamente inseriti in un serbatoio di accumulo in acciaio, esternamente rivestito con isolamento termico a cellule chiuse a barriera di vapore; completo di pressostato differenziale.
Soluzione BASE: del tipo a piastre saldobrasate in acciaio inox AISI 316 completo di pressostato differenziale, isolamento termico a cellule chiuse a barriera di vapore.

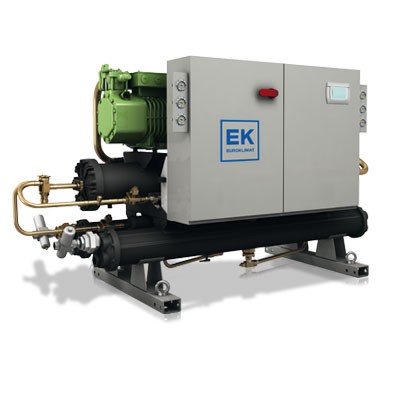

Per le macchine della serie 0151S↔0701S e 0302S↔1602S lo scambiatore ad acqua è di tipo a fascio tubiero estraibile in rame piegato ad U con mantello in acciaio e isolamento termico a cellule chiuse a barriera di vapore, valvola di spurgo aria e rubinetto di spurgo acqua.
Quadro elettrico
Costruito e cablato in conformità alle norme IE 204-1/EN60204-1, completo di contattore e protezione per compressori e ventilatori, sezionatore con dispositivo di sicurezza bloccoporta.
Regolazione e controllo
Il microprocessore attraverso la gestione dei tempi di accensione dei compressori regola la potenza frigorifera e controlla gli allarmi di funzionamento con possibilità di collegamento a sistemi di supervisione.
Circuito frigorifero
Filtro deidratatore, indicatore di passaggio del liquido e di umidità, valvola solenoide (dal mod.101), rubinetto di intercettazione sulla linea del liquido, valvola di espansione termostatica con equalizzatore, pressostato di sicurezza alta/bassa pressione, nella serie 251↔702 è previsto anche il pressostato differenziale olio (esclusi i modelli 251 e 502) e nelle serie 0151S↔0701S e 0302S ↔1602S è previsto il ricevitore di liquido.
Circuito idraulico (Integrata)
Solo per le serie 10↔702
Manometro acqua; valvola di sicurezza, elettropompa centrifuga adatta a soluzioni glicolate fino al 20%, valvola di by pass manuale, valvola di sfiato aria, valvola di scarico acqua, pressostato differenziale acqua, accumulo.
Condensatore remoto
Le unità di questa serie sono previste per abbinamento a condensatore ad aria remoto della serie CTK.E (con ventilatori elicoidali) o CTK.C (con ventilatori centrifughi). I condensatori vengono forniti con tenuta di azoto.
Tenuta frigorifera
Le unità motoevaporanti vengono fornite con una tenuta di azoto.
- EKA 10↔201: Capacità Frigorifera 5 – 55 kW
- EKA 251↔702: Capacità Frigorifera 63 – 179 kW
- EKA 0151S↔0701S: Capacità Frigorifera 55 – 237 kW
- EKA 0302S↔1602S: Capacità Frigorifera 111 – 532 kW
- EKA_10-1602 DATI TECNICI
Soluzione
B – Base
Versione
ST – Standard
LN – Silenziata
Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
HR – Recupero Totale
Soluzione
B – Base
I – Integrata
Versione
ST – Standard
LN – Silenziata
Allestimento
AS – Allestimento Standard
DS – Desurriscaldatore
HR – Recupero Totale
- Antivibranti a molla
- Resistenza carter olio compressore
- Terminale utente remoto per installazione a parete
- Relè min/max tensione
- Resistenza antigelo evaporatore (solo versione Base)
- Manometri refrigerante
- Flussostato acqua meccanico
- Vaso di espansione chiuso con gruppo di riempimento automatico
(solo soluzione Integrata) - Valvola di sovrappressione/by pass
- Pompa acqua maggiorata
- Set di ruote (dal modello 10 al modello 51)
- Valvola di espansione elettronica
- Antivibranti a molla
- Antivibranti in gomma
- Avviamento part-winding
- Rubinetto in aspirazione compressore
- Terminale utente remoto per installazione a parete
- Relè Min e Max tensione
- Resistenza antigelo evaporatore (solo soluzione Base)
- Manometri efrigerante
- Flussostato acqua meccanico
- Elettropompa acqua aggiuntiva (stand-by automatico)
- Valvola di ovrappressione/by pass (dal 251 al 401)
- Pompa acqua maggiorata
- Vaso di espansione chiuso con gruppo di riempimento
automatico (solo soluzione Integrata) - Valvola di espansione elettronica
- Antivibranti a molla
- Avviamento part-winding
- Gradino di parzializzazione aggiuntivo compressore/i
- Rubinetto in aspirazione compressore
- Terminale utente remoto per installazione a parete
- Relè Min e Max tensione
- Resistenza antigelo evaporatore
- Manometri refrigerante
- Flussostato acqua meccanico
- Controllo elettronico avanzato
- Scheda clock
- Scheda di comunicazione MODBUS
- Scheda di comunicazione LONWORKS
- Valvola di espansione elettronica
- Antivibranti a molla
- Avviamento part-winding
- Gradino di parzializzazione aggiuntivo compressore/i
- Rubinetto in aspirazione compressore
- Terminale utente remoto per installazione a parete
- Relè Min e Max tensione
- Resistenza antigelo evaporatore
- Manometri refrigerante
- Flussostato acqua meccanico
- Controllo elettronico avanzato
- Scheda clock
- Scheda di comunicazione MODBUS
- Scheda di comunicazione LONWORKS
- Valvola di espansione elettronica
